高速信息化OTN網絡，光傳送網(OTN) 技術是電網絡與全光網折衷的產物，將SDH 強大完善的OAM&P 理念和功能移植到了WDM 光網絡中，有效地彌補了現有WDM 系統在性能監控和維護管理方面的不足。OTN 技術可以支持客戶信號的透明傳送、高帶寬的復用交換和配置(小交叉顆粒為ODU1，約為2.5 Gbit/s)，具有強大的開銷支持能力，提供強大的OAM 功能，支持多層嵌套的串聯連接監視(TCM) 功能、具有前向糾錯(FEC)支持能力。

層次結構
OTN滿足ITU-T 6.805中規定的傳送網的通用模型，遵循其分層結構、信息定義、客戶關系、網絡拓?fù)?、功能界定?光傳送網的層次結構自上而下依次為：電路(客戶)層網絡、光通道層網絡、光復用段層網絡、光傳輸段層網絡和物理媒質層網絡。
技術特點
OTN技術作為一種新型組網技術，相對已有的傳送組網技術，其主要優勢如下：
1、多種客戶信號封裝和透明傳輸。
基于ITU-TG.709的OTN幀結構可以支持多種客戶信號的映射和透明傳輸，如SDH、ATM、以太網等。
2、大顆粒的帶寬復用，交叉和配置。
OTN目前定義的電層帶寬顆粒為光通路數據單元，光層的帶寬顆粒為波長，其復用、交叉和配置的顆粒明顯要大很多，對高寬帶數據客戶業務的適配和傳送效率有顯著提升。
3、強大的開銷和維護管理能力。
OTN提供了和SDH類似的開銷管理能力，OTN光通路層的OTN幀結構大大增強了OCh層的數字監視能力。OTN還提供層嵌套串聯連接監視(TCM)功能，這樣使得OTN組網時，釆用端到端和多個分段同時進行性能監視的方式成為可能。
4、增強了組網和保護能力。
通過OTN幀結構、ODUk交叉和多維度可重構光分插復用器(ROADM)的引入，大大增強了光傳送網的組網能力，改變了目前基于SDHVC-12/VC-4調度帶寬和WDM點到點提供大容量傳送帶寬的現狀。
保護方式
1、點到點的線路（光復用段OMS)保護倒換方案，其原理是當工作鏈路傳輸中斷或性能劣化到一定程度后，系統倒換設備將主信號自動轉至備用光纖系統來傳輸，從而使接收端仍能接收到正常的信號而感覺不到網絡已出現了故障。
2、光層保護方式(1：1)，是由一個備用保護系統和一個工作系統組成的保護網絡，系統的冗余度顯然為100%。
3、光鏈路保護方式(1+1)，是由一個備用保護系統與一個工作系統組成的保護網絡。
4、M:N方式，資源共享的保護方式，通常采用通道保護方式。是由m個備用保護系統和n個工作系統組成的復用段保護網絡；
5、核心傳輸網DWDM的自愈環網保護恢復技術一自愈環網SHR(Self Healing Ring)就是無需人為干預，利用網絡具有發現替代傳輸路由并重新建立通信的能力，在短的時間內從失效的故障中自動恢復所攜帶的業務的環網。

OTN不僅可提供“管道”，還具備組網功能。同時，OTN的應用還增加了網絡配置的靈活性，并能夠提供網絡保護、提高安全性。除了降低網絡建設成本，OTN的引入還可以改善WDM設備的可管理性、快速故障定位、業務保護、快速開展業務、網絡碎片整理、減少備件種類、投資保護、全業務支持等能力。不管是光交叉還是電交叉，在未來幾年都將會不斷有更大容量的OTN設備面世。在適應全業務發展的同時，其強大的網絡支撐能力也將對數據業務發展起到強大的推動作用。我們將看到，能夠提供大顆粒帶寬的調度與管理的OTN不再是點對點的管道，而真正成為能夠靈活調度、具備保護恢復功能的新一代光網絡。

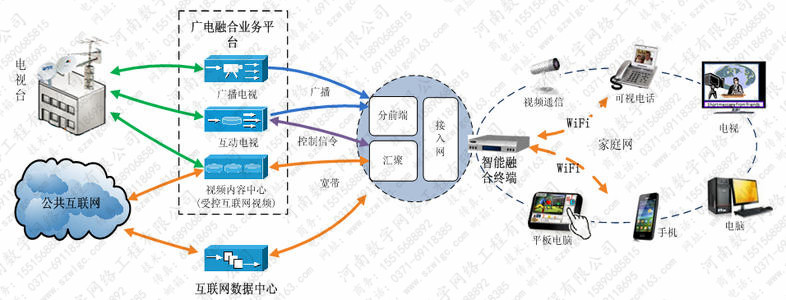

以當前網絡大發展趨勢背景下的市縣級廣電網絡建設，根據市縣級廣電城域網的當前的背景和實際問題，對于如何在此基礎上實現全業務網絡的改造升級進行了詳細的研究。調研分析多種市場主要的改造技術，類比了各自的優勢和特點，并依據省網的建設經驗，提出了采用OTN傳輸技術的建設方案，所做的工作主要包括以下幾個方面：
1．對市縣級當前所具有有線電視網絡結構進行調研分析，分別從結構和業務需求上做出了調研，提出了目前亟待解決的問題，依據實際環境，提出了符合市縣級地區發展的廣電城域網建設思路。
2．由于要發展多種業務模型，對各種業務的傳輸環境、帶寬要求進行了分析。為了滿足各業務的需求，在構建城域網時，對各種傳輸和接入模型進行對比研究，提出了FTTx+xPON的網絡改造模型以及該模型下關鍵技術的規劃。
3．研究了市縣級城域網的目前網絡現狀，按照層次化的構建方式改造城域網，在傳輸層中采用省網建議的OTN技術，并以此構建了EPON+LAN和EPON+EOC兩種應用模型。
4．依據市縣級有線電視網絡目前的改造方案，針對不同的環境、業務功能詳細的描述了廣電城域網設計并實施的過程。
有線數字電視省網平移，國網整合，雙網改建，寬帶提速，全媒體介入。廣播電視總臺以十三五規劃為導向，廣電蛻變轉型，高新科技項目創收求生存，激活原存量，支撐增值運營尋求發展。高速信息化城域網絡OTN光傳送網容量在10Gb/s→40Gb/s→100Gb/s全網建設，過兩年可升級到超速網絡125Gb/s→200Gb/s→400Gb/s的容量，提高OTN城域網絡傳輸速度，打造高速信息化網絡，廣電蛻變轉型，與電信比翼騰飛
